FJHS型
| 品番 | FJHS |
|---|---|
| 種類 | 排水用 |
| 材質 | ステンレス鋼 |
| 用途 | 集水桝用 |
| 規格 | |
| 備考 | 滑止 |
| 注記 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| FJHS-203 | 9,600円 |
|
||||
| FJHS-204 | 11,400円 |
|
||||
| FJHS-253 | 13,400円 |
|
||||
| FJHS-254 | 16,200円 |
|
||||
| FJHS-303 | 19,400円 |
|
||||
| FJHS-304 | 23,200円 |
|
|
|
||
| FJHS-354 | 27,800円 |
|
|
|
||
| FJHS-404 | 37,200円 |
|
|
|
||
| FJHS-454 | 51,300円 |
|
|
|
||
| FJHS-504 | 63,000円 |
|
|
|
製品説明

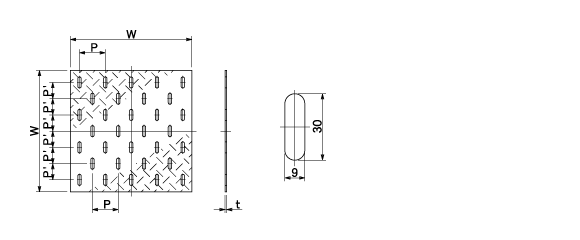

外形寸法図・部品名称表
型式寸法表〔単位mm･開口面積mm2〕
| 型式 | 適用桝径 | W | t | P | P' | 開口面積mm2 |
|---|---|---|---|---|---|---|
| FJHS-203 | 150用 | 179 | 3 | 70 | 48 | 1263 |
| FJHS-204 | 150用 | 179 | 4.5 | 70 | 48 | 1263 |
| FJHS-253 | 200用 | 229 | 3 | 70 | 36.5 | 3283 |
| FJHS-254 | 200用 | 229 | 4.5 | 70 | 36.5 | 3283 |
| FJHS-303 | 250用 | 279 | 3 | 70 | 32.5 | 6315 |
| FJHS-304 | 250用 | 279 | 4.5 | 70 | 32.5 | 6315 |
| FJHS-354 | 300用 | 329 | 4.5 | 70 | 41 | 8082 |
| FJHS-404 | 350用 | 379 | 4.5 | 70 | 37 | 10356 |
| FJHS-454 | 400用 | 429 | 4.5 | 70 | 43 | 12630 |
| FJHS-504 | 450用 | 479 | 4.5 | 70 | 39.5 | 18187 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
