FPA型

製品カタログ

品番	FPA
種類	排水用
材質	アルミニウム
用途	側溝用
規格
備考
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
FPA-104	6,800円
FPA-105	7,900円
FPA-106	11,000円
FPA-124	6,800円
FPA-125	7,900円
FPA-126	13,700円
FPA-154	9,500円
FPA-155	11,800円
FPA-156	15,200円
FPA-184	11,200円
FPA-185	13,800円
FPA-186	19,000円
FPA-204	11,200円
FPA-205	13,800円
FPA-206	22,400円
FPA-254	15,100円
FPA-255	19,000円
FPA-256	30,200円
FPA-304	18,500円
FPA-305	22,700円
FPA-306	37,000円

製品説明

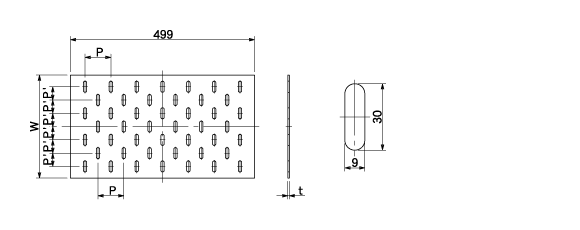

外形寸法図・部品名称表

型式寸法表〔単位mm･開口面積mm2〕

型式	適用溝幅	W	t	P	P'	開口面積mm2
FPA-104	50用	79	4	70	-	3031
FPA-105	50用	79	5	70	-	3031
FPA-106	50用	79	6	70	-	3031
FPA-124	70用	99	4	76	16	3031
FPA-125	70用	99	5	76	16	3031
FPA-126	70用	99	6	76	16	3031
FPA-154	100用	129	4	70	46	3031
FPA-155	100用	129	5	70	46	3031
FPA-156	100用	129	6	70	46	3031
FPA-184	130用	159	4	70	38	5052
FPA-185	130用	159	5	70	38	5052
FPA-186	130用	159	6	70	38	5052
FPA-204	150用	179	4	70	48	5052
FPA-205	150用	179	5	70	48	5052
FPA-206	150用	179	6	70	48	5052
FPA-254	200用	229	5	70	36.5	8335
FPA-255	200用	229	4	70	36.5	8335
FPA-256	200用	229	6	70	36.5	8335
FPA-304	250用	279	4	70	32.5	11619
FPA-305	250用	279	5	70	32.5	11619
FPA-306	250用	279	6	70	32.5	11619

部品名称表

番号	部品名称	材質	表面処理・備考

開閉用具

画像	品番	名称	定価	承認図	備考
