FJAS型

製品カタログ

品番	FJAS
種類	排水用
材質	アルミニウム
用途	集水桝用
規格
備考	滑止
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
FJAS-203	9,800円
FJAS-204	11,000円
FJAS-253	11,800円
FJAS-254	14,300円
FJAS-304	17,100円

製品説明

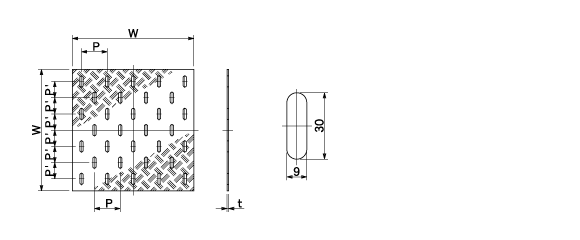

外形寸法図・部品名称表

型式寸法表〔単位mm･開口面積mm2〕

型式	適用桝径	W	t	P	P'	開口面積mm2
FJAS-203	150用	179	3.2	70	48	1263
FJAS-204	150用	179	4.5	70	48	1263
FJAS-253	200用	229	3.2	70	36.5	3283
FJAS-254	200用	229	4.5	70	36.5	3283
FJAS-304	250用	279	4.5	70	32.5	6315

部品名称表

番号	部品名称	材質	表面処理・備考

開閉用具

画像	品番	名称	定価	承認図	備考
