EPC型
| 品番 | EPC |
|---|---|
| 種類 | 配線用 |
| 材質 | アルミニウム |
| 用途 | 側溝用 |
| 規格 | |
| 備考 | プラスタイル用 |
| 注記 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| EPC-2060 | 11,000円 |
|
||||
| EPC-2560 | 11,600円 |
|
|
|
||
| EPC-3060 | 12,200円 |
|
||||
| EPC-3560 | 14,700円 |
|
||||
| EPC-4060 | 15,300円 |
|
||||
| EPC-4560 | 17,300円 |
|
||||
| EPC-5060 | 18,900円 |
|
製品説明

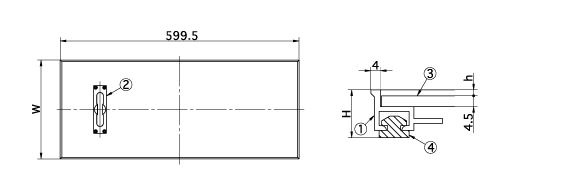

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 適用溝幅 | h | W | H | 蓋kg |
|---|---|---|---|---|---|
| EPC-2060 | 150用 | 2.5 | 198 | 20 | 4.8 |
| EPC-2560 | 200用 | 2.5 | 248 | 20 | 5.9 |
| EPC-3060 | 250用 | 2.5 | 298 | 20 | 7 |
| EPC-3560 | 300用 | 2.5 | 348 | 20 | 8.1 |
| EPC-4060 | 350用 | 2.5 | 398 | 20 | 9.2 |
| EPC-4560 | 400用 | 2.5 | 448 | 20 | 10.3 |
| EPC-5060 | 450用 | 2.5 | 498 | 20 | 11.4 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | A6063S | アルマイト仕上 |
| ② | 把手 | SUS304 | 別売 |
| ③ | プレート | SGHC | 亜鉛めっき |
| ④ | クッションゴム | PVC |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
