ESS型
| 品番 | ESS |
|---|---|
| 種類 | 配線用 |
| 材質 | スチール製 |
| 用途 | 側溝用 |
| 規格 | |
| 備考 | |
| 注記 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| ESS-185 | 別途見積り |
|
||||
| ESS-235 | 別途見積り |
|
||||
| ESS-285 | 別途見積り |
|
||||
| ESS-335 | 別途見積り |
|
||||
| ESS-385 | 別途見積り |
|
||||
| ESS-435 | 別途見積り |
|
||||
| ESS-485 | 別途見積り |
|
製品説明

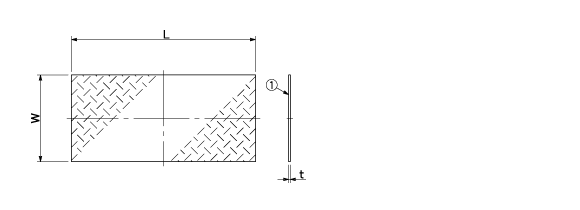

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 適用溝幅 | L | W | t | 蓋kg |
|---|---|---|---|---|---|
| ESS-185 | 150用 | 498 | 176 | 4.5 | 3.2 |
| ESS-235 | 200用 | 498 | 226 | 4.5 | 4.1 |
| ESS-285 | 250用 | 498 | 276 | 4.5 | 5 |
| ESS-335 | 300用 | 498 | 326 | 4.5 | 5.9 |
| ESS-385 | 350用 | 498 | 376 | 4.5 | 8.2 |
| ESS-435 | 400用 | 498 | 426 | 4.5 | 9.4 |
| ESS-485 | 450用 | 498 | 476 | 4.5 | 10.5 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | SS400 | 防錆塗装 |
| 把手 | SUS304 | 別売 |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
