SF-MK-AP型
| 品番 | SF-MK-AP |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 丸蓋 |
| 枠形状 | 角座 |
| 防水防臭レベル | 簡易防水防臭 |
| 荷重レベル | レベルD軽荷重（敷地内） |
| 規格 | |
| 備考 | FRP製、耐破壊20ｋN（2ｔ敷地内） |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-MK-30AP | 別途見積り |
|
|
|
||
| SF-MK-35AP | 別途見積り |
|
||||
| SF-MK-40AP | 別途見積り |
|
||||
| SF-MK-45AP | 別途見積り |
|
|
|
||
| SF-MK-50AP | 別途見積り |
|
|
|
||
| SF-MK-60AP | 別途見積り |
|
|
|
||
| SF-MK-75AP | 別途見積り |
|
||||
| SF-MK-90AP | 別途見積り |
|
|
|
製品説明

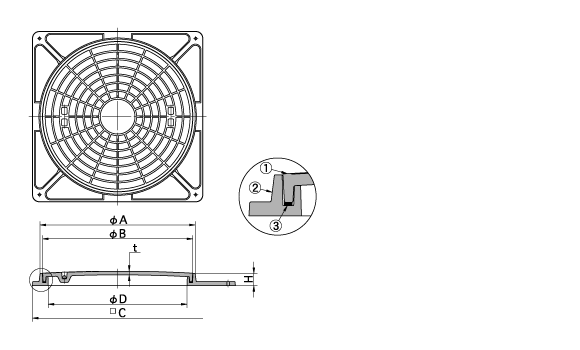

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D | A | B | C | t | H | 把手 | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| SF-MK-30AP | 300 | 352 | 334 | 385 | 11 | 47 | 2 | 2.3 | 4.3 |
| SF-MK-35AP | 350 | 405 | 387 | 430 | 12 | 47 | 2 | 3.1 | 6.1 |
| SF-MK-40AP | 400 | 465 | 447 | 500 | 13 | 47 | 2 | 4.4 | 7.9 |
| SF-MK-45AP | 450 | 519 | 497 | 550 | 13 | 47 | 2 | 5.1 | 9.5 |
| SF-MK-50AP | 500 | 570 | 548 | 614 | 14 | 51 | 2 | 7.1 | 13.4 |
| SF-MK-60AP | 600 | 670 | 648 | 736 | 16 | 53 | 2 | 10.1 | 20.1 |
| SF-MK-75AP | 750 | 860 | 824 | 922 | 12 | 53 | 2 | 16.0 | 18.5 |
| SF-MK-90AP | 900 | 1030 | 990 | 1100 | 12 | 70 | 2 | 23.0 | 44.5 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FRP | |
| ② | 受枠 | FRP | |
| ③ | パッキング | CR |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.8型 | 開閉ハンドル(カギ形) | 2,600円 | （別売） |
