RSGX-9000型
| 品番 | RSGX-9000 |
|---|---|
| 種類 | アスファルト・シート |
| 形状 | 縦引用 |
| 接続 | ねじ込み式 |
| 用途 | 屋上用 |
| 規格 | |
| 備考 | コンパクト |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| RSGX-9050 | 9,100円 |
|
|
|
||
| RSGX-9075 | 11,400円 |
|
|
|
||
| RSGX-9100 | 14,600円 |
|
|
|
||
| RSGX-9125 | 17,400円 |
|
|
|
||
| RSGX-9150 | 23,800円 |
|
|
|
製品説明

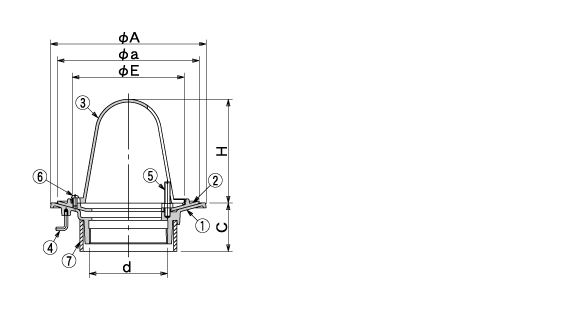

外形寸法図・部品名称表
型式寸法表[単位mm]
| 型式 | 呼び | d | A | a | E | C | H | 重量kg |
|---|---|---|---|---|---|---|---|---|
| RSGX-9050 | 50 | Rc2(59.6) | 165 | 145 | 107 | 60以上 | 95 | 2.1 |
| RSGX-9075 | 75 | Rc3(87.8) | 192 | 172 | 134 | 60以上 | 121 | 3.0 |
| RSGX-9100 | 100 | Rc4(113.0) | 225 | 205 | 162 | 70以上 | 151 | 4.0 |
| RSGX-9125 | 125 | Rc5(138.4) | 242 | 222 | 184 | 70以上 | 181 | 4.6 |
| RSGX-9150 | 150 | Rc6(163.8) | 280 | 260 | 217 | 80以上 | 181 | 6.9 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | FC150 | 防錆塗装 |
| ② | 防水層押え | FC150 | 防錆塗装 |
| ③ | ストレーナー | FC150 | 防錆塗装 |
| ④ | アンカー | SS400 | 防錆塗装 |
| ⑤ | ボルト・ナット | C3602W | Ｍ8×50 |
| ⑤ | ボルト・ナット | C3602W | Ｍ10×50(RSGX-9200) |
| ⑥ | 丸小ねじ | C2700W | M6×12 |
| ⑦ | 調整管 | 硬質塩ビ | VU |
開閉用具
