RGX-3000型
| 品番 | RGX-3000 |
|---|---|
| 種類 | 防水モルタル・塗膜防水 |
| 形状 | 縦引用 |
| 接続 | ねじ込み式 |
| 用途 | 屋上・庇・ﾊﾞﾙｺﾆｰ用 |
| 規格 | |
| 備考 | コンパクト |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| RGX-3050 | 6,700円 |
|
|
|
||
| RGX-3075 | 8,500円 |
|
|
|
||
| RGX-3100 | 11,000円 |
|
|
|
||
| RGX-3125 | 13,800円 |
|
|
|
||
| RGX-3150 | 20,300円 |
|
|
|
製品説明

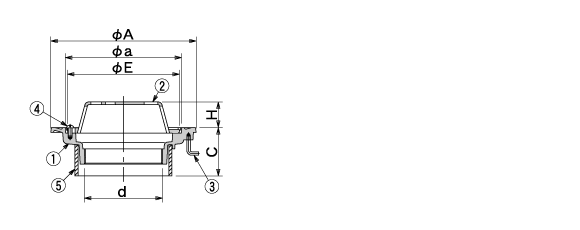

外形寸法図・部品名称表
型式寸法表[単位mm]
| 型式 | 呼び | d | A | a | E | C | H | 重量kg |
|---|---|---|---|---|---|---|---|---|
| RGX-3050 | 50 | Rc2(59.6) | 150 | 112 | 107 | 60以上 | 37 | 1.3 |
| RGX-3075 | 75 | Rc3(87.8) | 177 | 139 | 134 | 60以上 | 37 | 2.2 |
| RGX-3100 | 100 | Rc4(113.0) | 210 | 168 | 162 | 70以上 | 37 | 2.8 |
| RGX-3125 | 125 | Rc5(138.4) | 227 | 189 | 184 | 70以上 | 37 | 3.4 |
| RGX-3150 | 150 | Rc6(163.8) | 265 | 223 | 217 | 80以上 | 37 | 4.8 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | FC150 | 防錆塗装 |
| ② | ストレーナー | FC150 | 防錆塗装 |
| ③ | アンカー | SS400 | 防錆塗装 |
| ④ | 丸小ねじ | C2700W | M6×12 |
| ⑤ | 調整管 | 硬質塩ビ | VU |
