RMCX-1000型
| 品番 | RMCX-1000 |
|---|---|
| 種類 | 防水モルタル・塗膜防水 |
| 形状 | 縦引用 |
| 接続 | 差込式 |
| 用途 | バルコニー中継用 |
| 規格 | 他 規格 / |
| 備考 | 機構住宅（AE-603） |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| RMCX-1075 | 10,800円 |
|
|
|
||
| RMCX-1100 | 13,900円 |
|
|
|
||
| RMCX-1125 | 19,800円 |
|
|
|
製品説明

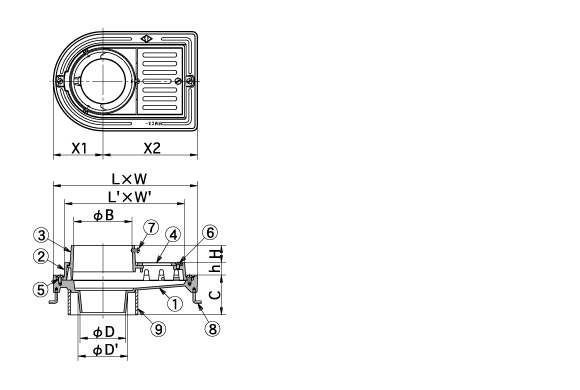

外形寸法図・部品名称表
型式寸法表[単位mm]
| 型式 | 呼び | h | D | D' | B | L×W | L'×W' | C | H | X1 | X2 | 重量kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RMCX-1075 | 75 | 25 | 70 | 78 | 93 | 250×160 | 197×116 | 80以上 | 35 | 85 | 165 | 3.6 |
| RMCX-1100 | 100 | 25 | 92 | 100 | 117 | 290×200 | 241×145 | 80以上 | 35 | 100 | 190 | 4.8 |
| RMCX-1125 | 125 | 31 | 119 | 122 | 145 | 330×230 | 278×174 | 85以上 | 39 | 115 | 215 | 7.1 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | FC150 | 防錆塗装 |
| ② | 上部サポート | FC150 | 防錆塗装 |
| ③ | 樋サポート | FC150 | 防錆塗装 |
| ④ | ストレーナー | FC150 | 防錆塗装 |
| ⑤ | 丸小ねじ | C2700W | M6×12 |
| ⑥ | 皿小ねじ | C2700W | M6×12 |
| ⑦ | 樋固定丸小ねじ | C2700W | M6×12 |
| ⑧ | アンカー | SS400 | 防錆塗装 |
| ⑨ | 調整管 | 硬質塩ビ | VU |
