SF-MK-HP10型

製品カタログ

品番	SF-MK-HP10
種類	一般蓋
蓋形状	丸蓋
枠形状	角座
防水防臭レベル	簡易防水防臭
荷重レベル	レベルD中荷重（敷地内）
規格
備考	FRP製、耐破壊100ｋN（10ｔ敷地内）
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
SF-MK-45HP10	別途見積り
SF-MK-50HP10	別途見積り
SF-MK-60HP10	別途見積り
SF-MK-75HP10	別途見積り
SF-MK-90HP10	別途見積り

製品説明

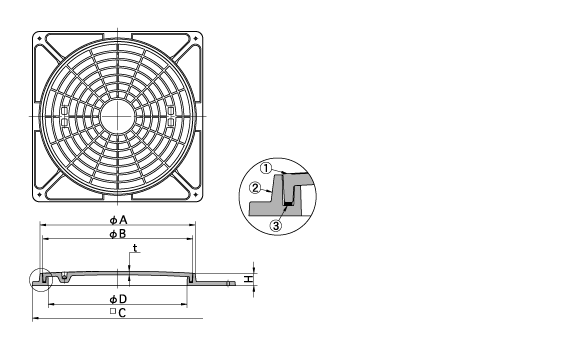

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	D	A	B	C	t	H	把手	蓋kg	合計重量kg
SF-MK-45HP10	450	519	497	550	28	47	2	10.8	15.2
SF-MK-50HP10	500	570	548	614	27	51	2	12.0	18.3
SF-MK-60HP10	600	670	648	736	30	53	2	18.8	28.8
SF-MK-75HP10	750	860	824	922	25	53	2	22.0	34.5
SF-MK-90HP10	900	1030	990	1100	27	70	2	33.0	54.5

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	FRP
②	受枠	FRP
③	パッキング	CR

開閉用具

画像	品番	名称	定価	承認図	備考
	No.8型	開閉ハンドル(カギ形)	2,600円		（別売）
