RCK-3000型
| 品番 | RCK-3000 |
|---|---|
| 種類 | 防水モルタル・塗膜防水 |
| 形状 | 縦引用 |
| 接続 | 差込式 |
| 用途 | 廊下・踊り場用 |
| 規格 | 他 規格 / |
| 備考 | 機構住宅（AE-606） |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| RCK-3050 | 4,500円 |
|
|
|
||
| RCK-3075 | 5,600円 |
|
|
|
||
| RCK-3100 | 9,900円 |
|
|
|
製品説明

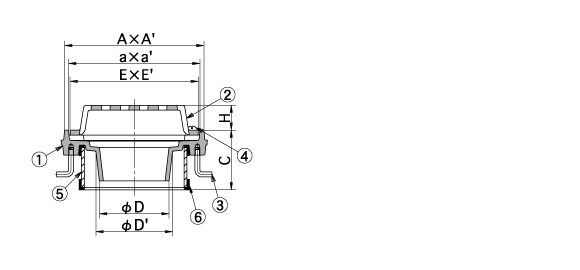

外形寸法図・部品名称表
型式寸法表[単位mm]
| 型式 | 呼び | D | D' | A×A' | a×a' | E×E' | C | H | 重量kg |
|---|---|---|---|---|---|---|---|---|---|
| RCK-3050 | 50 | 46 | 51 | 125×65 | 117×57 | 114×54 | 60以上 | 25 | 1.0 |
| RCK-3075 | 75 | 70 | 77 | 140×100 | 132×92 | 128×89 | 60以上 | 25 | 1.5 |
| RCK-3100 | 100 | 94 | 97 | 200×100 | 192×92 | 183×83 | 65以上 | 25 | 2.6 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | FC150 | 防錆塗装 |
| ② | ストレーナー | FC150 | 防錆塗装 |
| ③ | アンカー | SWCH | 防錆塗装 |
| ④ | 丸小ねじ | C2700W | M6×12 |
| ⑤ | 調整管 | 硬質塩ビ | VU(-50),SU(-75,外径Φ106,内径Φ100) |
| ⑥ | 回転防止ﾘﾝｸﾞ | EPDM |
