RCK-1000型

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
RCK-1050	5,000円
RCK-1075	6,300円

製品説明

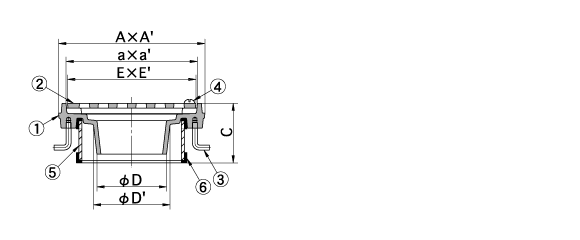

型式	呼び	D	D'	A×A'	a×a'	E×E'	C	重量kg
RCK-1050	50	46	51	125×65	117×57	114×54	50以上	0.8
RCK-1075	75	70	77	140×100	132×92	129×89	50以上	1.2

番号	部品名称	材質	表面処理・備考
①	本体	FC150	防錆塗装
②	ストレーナー	FC150	防錆塗装
③	アンカー	SWCH	防錆塗装
④	丸小ねじ	C2700W	M6×12
⑤	調整管	硬質塩ビ	VU(-50),SU(-75,外径Φ106,内径Φ100)
⑥	回転防止ﾘﾝｸﾞ	EPDM
