RAST-8000型
| 品番 | RAST-8000 |
|---|---|
| 種類 | アスファルト・シート |
| 形状 | 横引用 |
| 接続 | ねじ込み式 |
| 用途 | 屋上用 |
| 規格 | |
| 備考 | コンパクト |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| RAST-8050 | 9,800円 |
|
|
|
||
| RAST-8075 | 12,900円 |
|
|
|
||
| RAST-8100 | 15,900円 |
|
|
|
||
| RAST-8125 | 22,200円 |
|
|
|
||
| RAST-8150 | 34,300円 |
|
|
|
製品説明

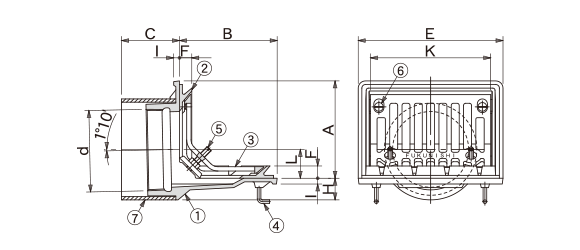

外形寸法図・部品名称表
型式寸法表[単位mm]
| 型式 | 呼び | d | A | B | C | E | F | H | I | K | L | 重量kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RAST-8050 | 50 | Rc2(59.6) | 100 | 100 | 50以上 | 155 | 16 | 20 | 8 | 110 | 20 | 3.1 |
| RAST-8075 | 75 | Rc3(87.8) | 115 | 115 | 50以上 | 175 | 17 | 28 | 8 | 138 | 30 | 4.2 |
| RAST-8100 | 100 | Rc4(113.0) | 135 | 135 | 55以上 | 200 | 17 | 30 | 8 | 166 | 40 | 5.5 |
| RAST-8125 | 125 | Rc5(138.4) | 160 | 160 | 65以上 | 230 | 17 | 33 | 8 | 196 | 50 | 8.3 |
| RAST-8150 | 150 | Rc6(163.8) | 190 | 190 | 65以上 | 250 | 18 | 40 | 8 | 215 | 65 | 11.5 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | FC150 | 防錆塗装 |
| ② | 防水層押え | FC150 | 防錆塗装 |
| ③ | ストレーナー | FC150 | 防錆塗装 |
| ④ | アンカー | SS400 | |
| ⑤ | ボルト・ナット | C3602W | Ｍ8×50(50~100) |
| ⑤ | ボルト・ナット | C3602W | M10×50(125～150) |
| ⑥ | 皿小ねじ | C2700W | M6×12 |
| ⑦ | 調整管 | 硬質塩ビ | VU |
