SF-MK-AOP型

製品カタログ

品番	SF-MK-AOP
種類	一般蓋
蓋形状	丸蓋
枠形状	丸座
防水防臭レベル	簡易防水防臭
荷重レベル	レベルD軽荷重（敷地内）
規格
備考	FRP製、耐破壊20ｋN（2ｔ敷地内）
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
SF-MK-30AOP	別途見積り
SF-MK-35AOP	別途見積り
SF-MK-40AOP	別途見積り
SF-MK-45AOP	別途見積り
SF-MK-50AOP	別途見積り
SF-MK-60AOP	別途見積り
SF-MK-70AOP	別途見積り
SF-MK-75AOP	別途見積り
SF-MK-90AOP	別途見積り
SF-MK-100AOP	別途見積り

製品説明

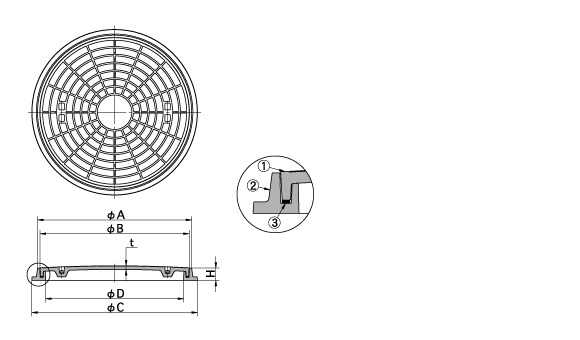

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	D	A	B	C	t	H	把手	蓋kg	合計重量kg
SF-MK-30AOP	300	352	334	395	11	47	2	2.3	4.2
SF-MK-35AOP	350	405	387	450	12	47	2	3.1	5.5
SF-MK-40AOP	400	465	447	510	13	47	2	4.4	7.4
SF-MK-45AOP	450	519	497	565	13	47	2	5.1	8.7
SF-MK-50AOP	500	570	548	620	14	51	2	7.1	12.1
SF-MK-60AOP	600	670	648	720	16	53	2	10.1	16.3
SF-MK-70AOP	700	810	774	872	14	53	2	13.0	20.0
SF-MK-75AOP	750	860	824	922	14	53	2	16.0	24.5
SF-MK-90AOP	900	1030	990	1100	14	70	2	23.0	38.0
SF-MK-100AOP	1000	1117	1077	1190	27	70	2	49.0	67.0

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	FRP
②	受枠	FRP
③	パッキング	CR

開閉用具

画像	品番	名称	定価	承認図	備考
	No.8型	開閉ハンドル(カギ形)	2,600円		（別売）
