RSGNA-9000型
| 品番 | RSGNA-9000 |
|---|---|
| 種類 | アスファルト・シート |
| 形状 | 縦引用 |
| 接続 | ねじ込み式 |
| 用途 | 屋上用 |
| 規格 | JCW / |
| 備考 | JCW301（RJ-EA)、張掛け幅100ｍｍ対応 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| RSGNA-9075 | 20,900円 |
|
|
|
||
| RSGNA-9100 | 23,300円 |
|
|
|
||
| RSGNA-9125 | 35,000円 |
|
|
|
||
| RSGNA-9150 | 43,300円 |
|
|
|
||
| RSGNA-9200 | 62,600円 |
|
||||
| RSGNA-9250 | 別途見積り |
|
|
|||
| RSGNA-9300 | 別途見積り |
|
|
製品説明

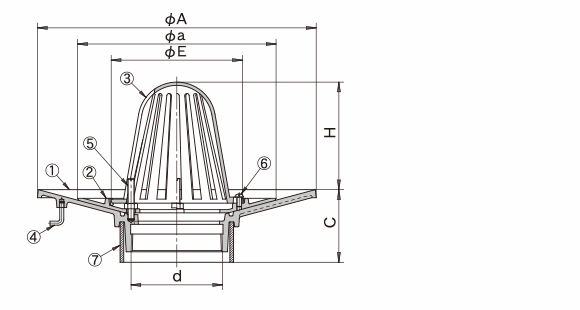

外形寸法図・部品名称表
型式寸法表
| 型式 | 呼び | d | A | a | E | C | H | 重量kg |
|---|---|---|---|---|---|---|---|---|
| RSGNA-9075 | 75 | Rc3(87.8) | 315 | 215 | 134 | 80以上 | 102 | 6 |
| RSGNA-9100 | 100 | Rc4(113.0) | 344 | 245 | 162 | 85以上 | 132 | 7.3 |
| RSGNA-9125 | 125 | Rc5(138.4) | 380 | 275 | 184 | 90以上 | 160 | 10.2 |
| RSGNA-9150 | 150 | Rc6(163.8) | 400 | 285 | 217 | 90以上 | 162 | 11.4 |
| RSGNA-9200 | 200 | PT8(214.6) | 492 | 380 | 350 | 110以上 | 204 | 20.2 |
| RSGNA-9250 | 250 | PT10(265.4) | 630 | 560 | 300 | 150以上 | 276 | 65.6 |
| RSGNA-9300 | 300 | PT12(316.3) | 630 | 560 | 300 | 150以上 | 276 | 67.1 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | FC150 | 防錆塗装 |
| ② | 防水層押え | FC150 | 防錆塗装 |
| ③ | ストレーナー | FC150 | 防錆塗装 |
| ④ | アンカー | SS400 | 防錆塗装 |
| ⑤ | ボルト・ナット | C3602W | Ｍ8×50(RSGNA9075～9150) |
| ⑤ | ボルト・ナット | C3602W | Ｍ10×50(RSGNA-9200) |
| ⑤ | ボルト・ナット | C3602W | Ｍ12×80(RSGNA-9250,9300) |
| ⑥ | 丸小ねじ | C2700W | M6×12(RSGNA9075～9200) |
| ⑥ | 丸小ねじ | C2700W | M8×20(RSGNA9250,9300) |
| ⑦ | 調整管 | 硬質塩ビ | VU |
