YXOS1型
| 品番 | YXOS1 |
|---|---|
| 種類 | その他 |
| 形状 | その他 |
| 接続 | その他 |
| 用途 | その他 |
| 規格 | |
| 備考 | オーバーフロー管 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| YXOS1-50 | 31,100円 |
|
|
|
||
| YXOS1-75 | 77,300円 |
|
|
|
||
| YXOS1-100 | 84,900円 |
|
|
|
製品説明

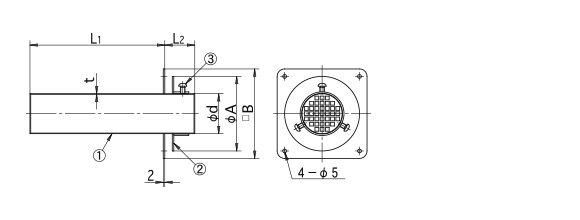

外形寸法図・部品名称表
型式寸法表[単位mm]
| 型式 | d | A | B | t |
|---|---|---|---|---|
| YXOS1-50 | 53.6 | 72 | 120 | 0.8 |
| YXOS1-75 | 89.1 | 140 | 160 | 2 |
| YXOS1-100 | 114.3 | 165 | 185 | 2 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | SUS304 | |
| ② | 防水層押え | SUS304 | |
| ③ | 丸小ねじ | SUS304 | M6×10 |
