SF-MK-BOP型

製品カタログ

品番	SF-MK-BOP
種類	一般蓋
蓋形状	丸蓋
枠形状	丸座
防水防臭レベル	簡易防水防臭
荷重レベル	レベルD中荷重（敷地内）
規格
備考	FRP製、耐破壊40ｋN（4ｔ敷地内）
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
SF-MK-30BOP	別途見積り
SF-MK-35BOP	別途見積り
SF-MK-40BOP	別途見積り
SF-MK-45BOP	別途見積り
SF-MK-50BOP	別途見積り
SF-MK-60BOP	別途見積り

製品説明

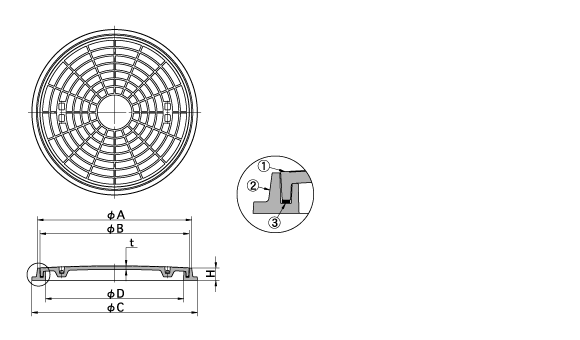

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	D	A	B	C	t	H	把手	蓋kg	合計重量kg
SF-MK-30BOP	300	352	334	395	11	47	2	2.4	4.3
SF-MK-35BOP	350	405	387	450	12	47	2	3.2	5.6
SF-MK-40BOP	400	465	447	510	13	47	2	4.5	7.5
SF-MK-45BOP	450	519	497	565	13	47	2	5.3	8.9
SF-MK-50BOP	500	570	548	620	14	51	2	7.3	12.3
SF-MK-60BOP	600	670	648	720	16	53	2	10.4	16.6

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	FRP
②	受枠	FRP
③	パッキング	CR

開閉用具

画像	品番	名称	定価	承認図	備考
	No.8型	開閉ハンドル(カギ形)	2,600円		（別売）
