ROFS型

製品カタログ

品番	ROFS
種類	その他
形状	その他
接続	その他
用途	その他
規格
備考	オーバーフロー管
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
ROFS-50	35,800円

製品説明

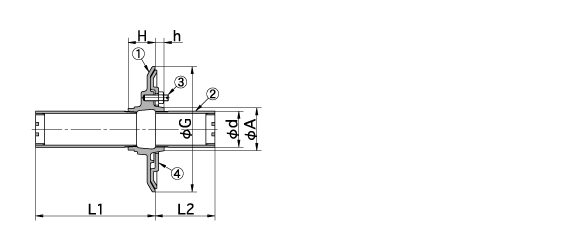

外形寸法図・部品名称表

型式寸法表[単位mm]

型式	呼び	d	A	G	h	H
ROFS-50	50	60.5	72	210	15	45

部品名称表

番号	部品名称	材質	表面処理・備考
①	本体	FC150	防錆塗装
②	連通管	SUS304
③	締付ボルト	SWCH	M10×40・ﾕﾆｸﾛめっき
④	防水層押え	FC150	防錆塗装

開閉用具

画像	品番	名称	定価	承認図	備考
