MAX-9000型

製品カタログ

品番	MAX-9000
種類	その他
形状	縦引用
接続	その他
用途	屋上用
規格
備考	防塵網、コンパクト用
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
MAX-9050	別途見積り
MAX-9065	別途見積り
MAX-9075	別途見積り
MAX-9100	別途見積り
MAX-9125	別途見積り
MAX-9150	別途見積り

製品説明

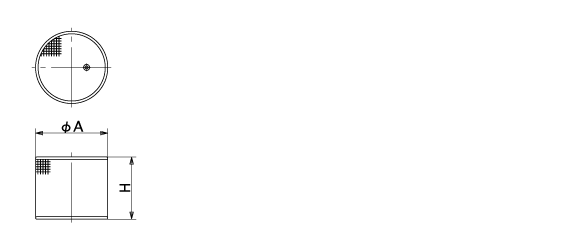

外形寸法図・部品名称表

型式寸法表[単位mm]

型式	A	H
MAX-9050	120	100
MAX-9065	135	105
MAX-9075	145	125
MAX-9100	175	155
MAX-9125	195	185
MAX-9150	230	185

部品名称表

番号	部品名称	材質	表面処理・備考
①	防塵網	SUS304
②	取付金具	SUS304

開閉用具

画像	品番	名称	定価	承認図	備考
