SF-SUSV-9000型
| 品番 | SF-SUSV-9000 |
|---|---|
| 種類 | アスファルト・シート |
| 形状 | 縦引用 |
| 接続 | 差込式 |
| 用途 | 屋上用 |
| 規格 | |
| 備考 | |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-SUSV-9050 | 37,800円 |
|
|
|
||
| SF-SUSV-9065 | 44,700円 |
|
|
|
||
| SF-SUSV-9075 | 47,200円 |
|
|
|
||
| SF-SUSV-9100 | 57,800円 |
|
|
|
||
| SF-SUSV-9125 | 70,200円 |
|
||||
| SF-SUSV-9150 | 96,200円 |
|
製品説明

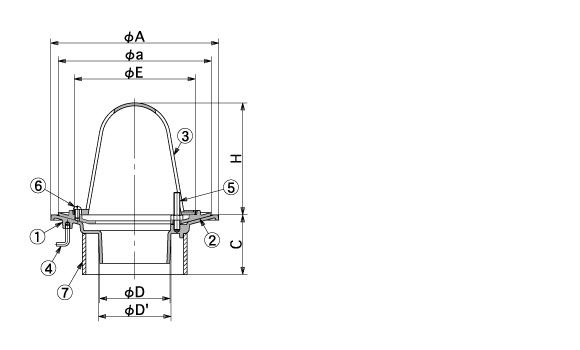

外形寸法図・部品名称表
型式寸法表[単位mm]
| 型式 | 呼び | D | D' | A | a | E | C | H | 重量kg |
|---|---|---|---|---|---|---|---|---|---|
| SF-SUSV-9050 | 50 | 45 | 48 | 165 | 145 | 107 | 80以上 | 95 | 1.8 |
| SF-SUSV-9065 | 65 | 60 | 63 | 180 | 160 | 122 | 80以上 | 100 | 2.2 |
| SF-SUSV-9075 | 75 | 71 | 74 | 192 | 172 | 134 | 80以上 | 120 | 2.8 |
| SF-SUSV-9100 | 100 | 94 | 97 | 225 | 205 | 162 | 80以上 | 150 | 3.9 |
| SF-SUSV-9125 | 125 | 119 | 122 | 242 | 222 | 184 | 80以上 | 180 | 4.2 |
| SF-SUSV-9150 | 150 | 139 | 142 | 280 | 260 | 217 | 80以上 | 180 | 5.4 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | SCS13 | |
| ② | 防水層押え | SCS13 | |
| ③ | ストレーナー | SCS13 | |
| ④ | アンカー | SUS304 | |
| ⑤ | 締付ボルト | SUS304 | Ｍ8×50 |
| ⑥ | 丸小ねじ | SUSXM7 | M6×12 |
| ⑦ | 調整管 | 硬質塩ビ | VU |
