SF-SUMV-10000型
| 品番 | SF-SUMV-10000 |
|---|---|
| 種類 | 防水モルタル・塗膜防水 |
| 形状 | 縦引用 |
| 接続 | 差込式 |
| 用途 | 中継用 |
| 規格 | |
| 備考 | |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-SUMV-10050 | 27,600円 |
|
|
|
||
| SF-SUMV-10065 | 30,600円 |
|
|
|
||
| SF-SUMV-10075 | 33,300円 |
|
|
|
||
| SF-SUMV-10100 | 39,300円 |
|
|
|
||
| SF-SUMV-10125 | 64,200円 |
|
||||
| SF-SUMV-10150 | 87,400円 |
|
製品説明

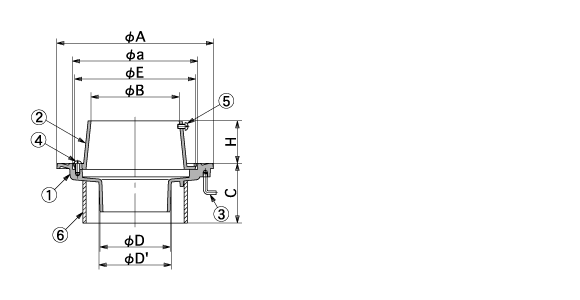

外形寸法図・部品名称表
型式寸法表[単位mm]
型式
|
呼び | D | D' | A | a | E | B | C | H | 重量kg |
|---|---|---|---|---|---|---|---|---|---|---|
| SF-SUMV-10050 | 50 | 45 | 48 | 150 | 112 | 107 | 64 | 80以上 | 57 | 1.3 |
| SF-SUMV-10065 | 65 | 60 | 63 | 165 | 127 | 122 | 79 | 80以上 | 57 | 1.5 |
| SF-SUMV-10075 | 75 | 71 | 74 | 177 | 139 | 134 | 93 | 80以上 | 57 | 2.0 |
| SF-SUMV-10100 | 100 | 94 | 97 | 210 | 168 | 162 | 118 | 80以上 | 57 | 2.6 |
| SF-SUMV-10125 | 125 | 119 | 122 | 227 | 189 | 184 | 142 | 80以上 | 57 | 3.3 |
| SF-SUMV-10150 | 150 | 139 | 142 | 265 | 223 | 217 | 172 | 80以上 | 72 | 4.3 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | SCS13 | |
| ② | ストレーナー | SCS13 | |
| ③ | アンカー | SUS304 | |
| ④ | 丸小ねじ | SUS304 | M6×12 |
| ⑤ | 樋固定ねじ | SUSXM7 | M6×12 |
| ⑥ | 調整管 | 硬質塩ビ | VU |
