SF-MK-AB型

製品カタログ

品番	SF-MK-AB
種類	一般蓋
蓋形状	丸蓋
枠形状	角座
防水防臭レベル	防水防臭
荷重レベル	レベルD軽荷重（敷地内）
規格
備考	FRP製、ボルト固定、耐破壊20ｋN（2ｔ敷地内）
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
SF-MK-40AB	別途見積り
SF-MK-45AB	別途見積り
SF-MK-50AB	別途見積り
SF-MK-60AB	別途見積り
SF-MK-75AB	別途見積り
SF-MK-90AB	別途見積り

製品説明

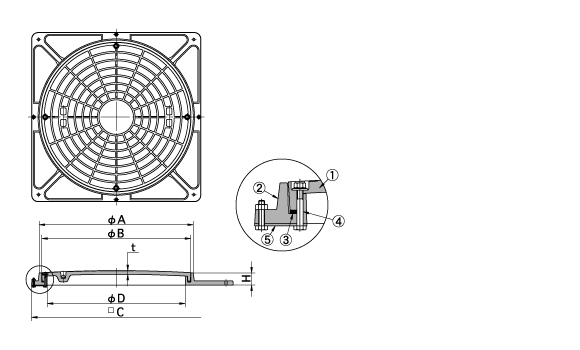

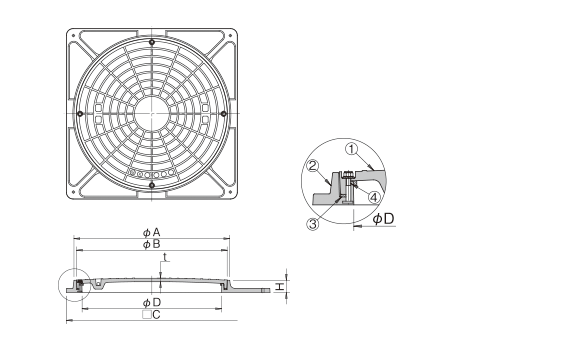

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	D	A	B	C	t	H	把手	蓋kg	合計重量kg
SF-MK-40AB	400	465	447	500	13	47	2	4.4	7.9
SF-MK-45AB	450	519	497	550	13	47	2	5.1	9.5
SF-MK-50AB	500	570	548	614	14	51	2	7.1	13.4
SF-MK-60AB	600	670	648	736	16	53	2	10.1	20.1
SF-MK-75AB	750	860	824	922	14	53	2	16.0	28.5
SF-MK-90AB	900	1030	990	1100	14	70	2	23.0	44.5

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	FRP
②	受枠	FRP
③	パッキング	CR
④	締付ボルト	SUS304	M8（〜φ600）
④	締付ボルト	SUS304	M10（φ750〜）
	袋ナット	SUS304	M8（〜φ600）
	袋ナット	SUS304	M10（φ750〜）
	平座金	SUS304	M8（〜φ600）
	ゴムワッシャー	CR	M8用（〜φ600）
	ゴムワッシャー	CR	M10用（φ750〜）

開閉用具

画像	品番	名称	定価	承認図	備考
	No.8型	開閉ハンドル(カギ形)	2,600円		（別売）
	No.10-13型	六角ボックス(13mm･M8)	2,700円		〜φ600（別売）
	No.10-17型	六角ボックス(17mm･M10)	2,900円		φ750〜（別売）
