SF-SUMG-10000型
| 品番 | SF-SUMG-10000 |
|---|---|
| 種類 | 防水モルタル・塗膜防水 |
| 形状 | 縦引用 |
| 接続 | ねじ込み式 |
| 用途 | 中継用 |
| 規格 | |
| 備考 | |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-SUMG-10050 | 33,600円 |
|
|
|
||
| SF-SUMG-10065 | 38,900円 |
|
|
|
||
| SF-SUMG-10075 | 41,600円 |
|
|
|
||
| SF-SUMG-10100 | 51,900円 |
|
|
|
||
| SF-SUMG-10125 | 74,800円 |
|
||||
| SF-SUMG-10150 | 95,400円 |
|
製品説明

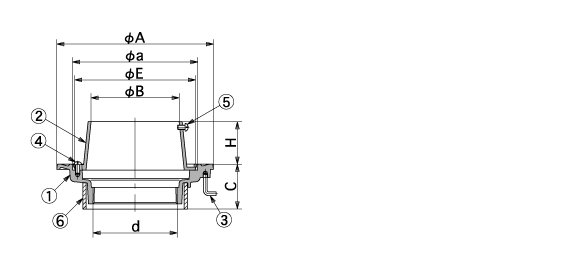

外形寸法図・部品名称表
型式寸法表[単位mm]
| 型式 | 呼び | d | A | a | E | B | C | H | 重量kg |
|---|---|---|---|---|---|---|---|---|---|
| SF-SUMG-10050 | 50 | Rc2(59.6) | 150 | 112 | 107 | 64 | 60以上 | 57 | 1.3 |
| SF-SUMG-10065 | 65 | Rc2 1/2(75.1) | 165 | 127 | 122 | 79 | 60以上 | 57 | 1.6 |
| SF-SUMG-10075 | 75 | Rc3(87.8) | 177 | 139 | 134 | 93 | 60以上 | 57 | 2.0 |
| SF-SUMG-10100 | 100 | Rc4(113.0) | 210 | 168 | 162 | 118 | 70以上 | 57 | 2.7 |
| SF-SUMG-10125 | 125 | Rc5(138.4) | 227 | 189 | 184 | 142 | 70以上 | 57 | 3.4 |
| SF-SUMG-10150 | 150 | Rc6(163.8) | 265 | 223 | 217 | 172 | 80以上 | 72 | 4.7 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | SCS13 | |
| ② | ストレーナー | SCS13 | |
| ③ | アンカー | SUS304 | |
| ④ | 丸小ねじ | SUSXM7 | M6×12 |
| ⑤ | 樋固定ねじ | SUSXM7 | M6×12 |
| ⑥ | 調整管 | 硬質塩ビ | VU |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
