SF-SCS-7000型
| 品番 | SF-SCS-7000 |
|---|---|
| 種類 | 防水モルタル・塗膜防水 |
| 形状 | 横引用 |
| 接続 | ねじ込み式 |
| 用途 | 屋上用 |
| 規格 | |
| 備考 | |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-SCS-7050 | 41,500円 |
|
|
|
||
| SF-SCS-7065 | 50,400円 |
|
|
|
||
| SF-SCS-7075 | 64,300円 |
|
|
|
||
| SF-SCS-7100 | 79,100円 |
|
|
|
||
| SF-SCS-7125 | 104,900円 |
|
|
|
||
| SF-SCS-7150 | 142,100円 |
|
製品説明

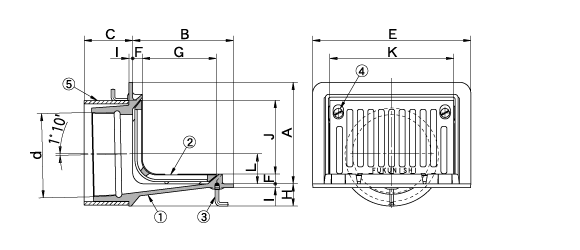

外形寸法図・部品名称表
型式寸法表[単位mm]
| 型式 | 呼び | d | A | B | C | E | F | H | I | K | L | 重量kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SF-SCS-7050 | 50 | Rc2(59.6) | 95 | 99 | 50以上 | 152 | 9 | 19 | 4.5 | 110 | 20 | 2 |
| SF-SCS-7065 | 65 | Rc2 1/2(75.1) | 102 | 106 | 50以上 | 166 | 9 | 19 | 4.5 | 124 | 27 | 2.3 |
| SF-SCS-7075 | 75 | Rc3(87.8) | 122 | 122 | 65以上 | 185 | 13 | 28 | 5 | 138 | 30 | 3.5 |
| SF-SCS-7100 | 100 | Rc4(113.0) | 136 | 135 | 65以上 | 212 | 13 | 30 | 5 | 166 | 40 | 4.4 |
| SF-SCS-7125 | 125 | Rc5(138.4) | 160 | 160 | 65以上 | 230 | 13 | 33 | 8 | 196 | 50 | 6.5 |
| SF-SCS-7150 | 150 | Rc6(163.8) | 190 | 190 | 65以上 | 250 | 13 | 40 | 8 | 215 | 65 | 9.0 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | SCS13 | |
| ② | ストレーナー | SCS13 | |
| ③ | アンカー | SUS304 | |
| ④ | 皿小ねじ | SUSXM7 | M6×12 |
| ⑤ | 調整管 | 硬質塩ビ | VU |
