MHA-P型
| 品番 | MHA-P |
|---|---|
| 種類 | 止水栓・バルブ |
| 材質 | 鋳鉄製 |
| 用途 | その他 |
| 規格 | JCW / |
| 備考 | JCW103（MHA-P) |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| MHA-P-300 | 29,300円 |
|
|
|
||
| MHA-P-450 | 46,100円 |
|
|
|
製品説明

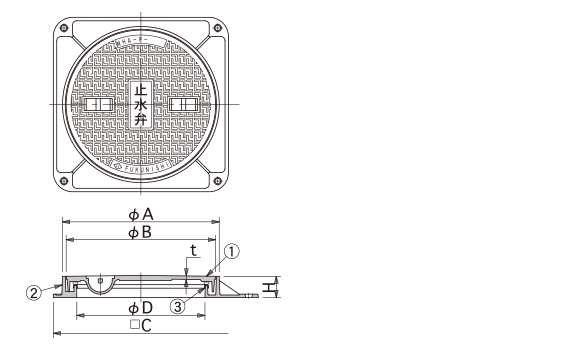

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 使用区分 | D | A | B | C | t | H | 合計重量kg |
|---|---|---|---|---|---|---|---|---|
| MHA-P-300 | 50～80mm用 | 300 | 367 | 350 | 410 | 6 | 50 | 17.7 |
| MHA-P-450 | 100～200mm用 | 450 | 517 | 500 | 560 | 7 | 50 | 33.8 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FC200 | 防錆塗装 |
| ② | 受枠 | FC200 | 防錆塗装 |
| ③ | パッキング | EPDM |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
