SF-MK-BB型
| 品番 | SF-MK-BB |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 丸蓋 |
| 枠形状 | 角座 |
| 防水防臭レベル | 防水防臭 |
| 荷重レベル | レベルD中荷重（敷地内） |
| 規格 | |
| 備考 | FRP製、ボルト固定、耐破壊40ｋN（4ｔ敷地内） |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-MK-30BB | 別途見積り |
|
|
|
||
| SF-MK-35BB | 別途見積り |
|
|
|
||
| SF-MK-40BB | 別途見積り |
|
|
|
||
| SF-MK-45BB | 別途見積り |
|
|
|
||
| SF-MK-50BB | 別途見積り |
|
|
|
||
| SF-MK-60BB | 別途見積り |
|
|
|
製品説明

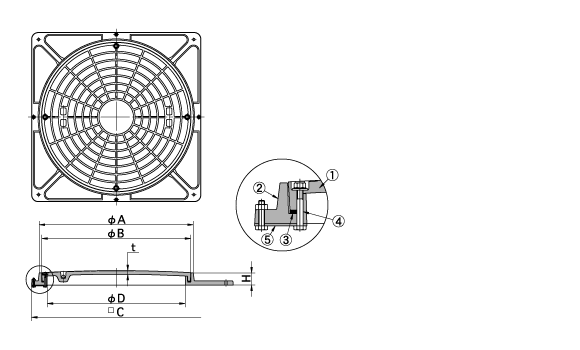

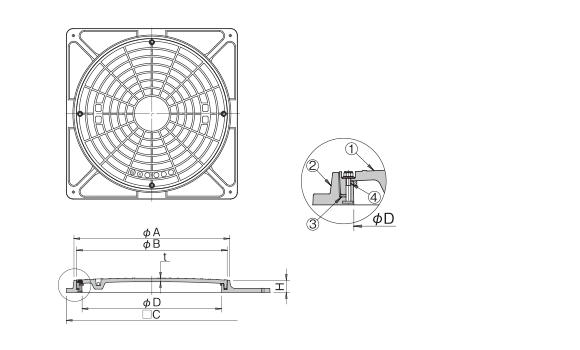

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D | A | B | C | t | H | 把手 | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| SF-MK-30BB | 300 | 352 | 334 | 385 | 11 | 47 | 2 | 2.4 | 4.4 |
| SF-MK-35BB | 350 | 405 | 387 | 430 | 12 | 47 | 2 | 3.2 | 6.2 |
| SF-MK-40BB | 400 | 465 | 447 | 500 | 13 | 47 | 2 | 4.5 | 8.0 |
| SF-MK-45BB | 450 | 519 | 497 | 550 | 13 | 47 | 2 | 5.3 | 9.7 |
| SF-MK-50BB | 500 | 570 | 548 | 614 | 14 | 51 | 2 | 7.3 | 13.6 |
| SF-MK-60BB | 600 | 670 | 648 | 736 | 16 | 53 | 2 | 10.4 | 20.4 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FRP | |
| ② | 受枠 | FRP | |
| ③ | パッキング | CR | |
| ④ | 締付ボルト | SUS304 | M8 |
| ⑤ | 押え金具 | SUS304 | |
| ⑥ | 袋ナット | SUS304 | M8 |
| ⑦ | 平座金 | SUS304 | |
| ⑧ | ゴムワッシャー | CR |
