SF-BWR型
| 品番 | SF-BWR |
|---|---|
| 種類 | 散水栓 |
| 材質 | ステンレス鋼 |
| 用途 | 壁露出用 |
| 規格 | |
| 備考 | |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-BWR-1 | 76,900円 |
|
|
|
||
| SF-BWR-2 | 93,000円 |
|
|
|
製品説明

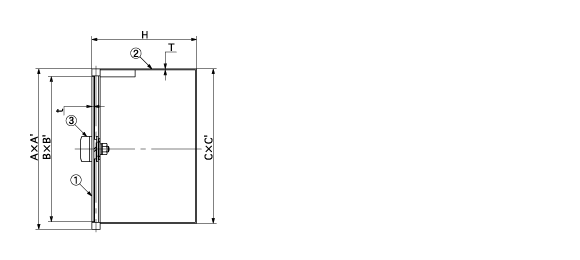

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 使用区分 | A | A’ | B | B’ | C | C’ | ｔ | T | H | 合計重量ｋｇ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SF-BWR-1 | 13～20㎜用 | 230 | 190 | 208 | 168 | 221.5 | 190 | 3 | 1.5 | 150 | 3.6 |
| SF-BWR-2 | 25㎜用 | 320 | 220 | 298 | 198 | 311.5 | 220 | 3 | 1.5 | 150 | 5.2 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SUS304 | ヘアライン仕上 |
| ② | 受枠 | SUS304 | ヘアライン仕上 |
| ③ | 把手 | ZDC | クロムめっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
