SF-MK-HB6型

製品カタログ

品番	SF-MK-HB6
種類	一般蓋
蓋形状	丸蓋
枠形状	角座
防水防臭レベル	防水防臭
荷重レベル	レベルD中荷重（敷地内）
規格
備考	FRP製、ボルト固定、耐破壊60ｋN（6ｔ敷地内）
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
SF-MK-30HB6	別途見積り
SF-MK-35HB6	別途見積り
SF-MK-40HB6	別途見積り
SF-MK-45HB6	別途見積り
SF-MK-50HB6	別途見積り
SF-MK-60HB6	別途見積り
SF-MK-75HB6	別途見積り
SF-MK-90HB6	別途見積り

製品説明

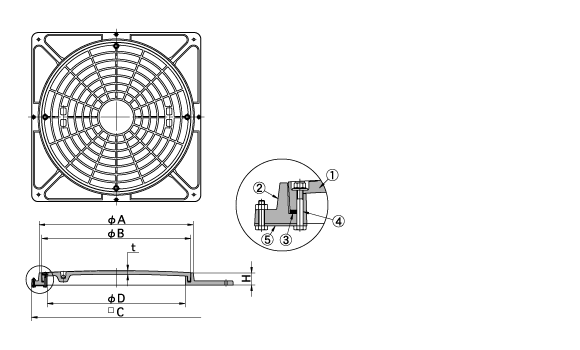

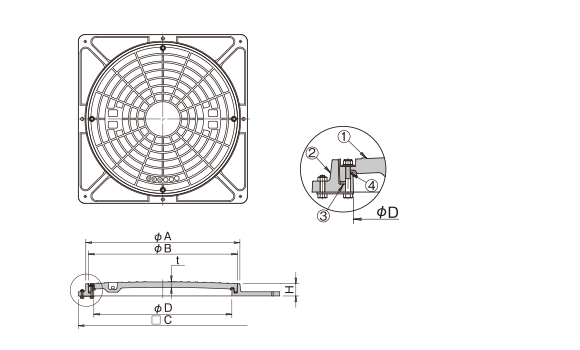

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	D	A	B	C	t	H	把手	蓋kg	合計重量kg
SF-MK-30HB6	300	352	334	385	20	47	2	3.5	5.5
SF-MK-35HB6	350	405	387	430	19	47	2	4.6	7.6
SF-MK-40HB6	400	465	447	500	18	47	2	6.8	12.3
SF-MK-45HB6	450	519	497	550	22	47	2	8.3	12.7
SF-MK-50HB6	500	570	548	614	24	51	2	11.0	17.3
SF-MK-60HB6	600	670	648	736	25	53	2	14.8	24.8
SF-MK-75HB6	750	860	824	922	25	53	2	22.0	34.5
SF-MK-90HB6	900	1030	990	1100	27	70	2	33.0	54.5

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	FRP
②	受枠	FRP
③	パッキング	CR
④	締付ボルト	SUS304	M8（〜φ600）
④	締付ボルト	SUS304	M10（φ750〜）
⑤	押え金具	SUS304
⑥	袋ナット	SUS304	M8（〜φ600）
⑥	袋ナット	SUS304	M10（φ750〜）
⑦	平座金	SUS304
⑧	ゴムワッシャー	CR

開閉用具

画像	品番	名称	定価	承認図	備考
	No.8型	開閉ハンドル(カギ形)	2,600円
	No.10-13型	六角ボックス(13mm･M8)	2,700円		〜φ600（別売）
	No.10-17型	六角ボックス(17mm･M10)	2,900円		φ750〜（別売）
