SF-BS-DH-K型
| 品番 | SF-BS-DH-K |
|---|---|
| 種類 | 散水栓 |
| 材質 | ステンレス鋼 |
| 用途 | 床上露出用 |
| 規格 | |
| 備考 | 鍵付き |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-BS-1DH-K | 72,000円 |
|
||||
| SF-BS-2DH-K | 115,000円 |
|
製品説明

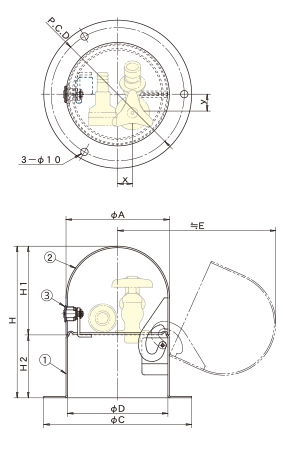

外形寸法図・部品名称表
型式寸法表[単位mm]
| 型式 | 使用区分 | A | C | D | E | H1 | H2 | H | P.C.D | x | y | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SF-BS-1DH-K | 13mm用 | 140 | 200 | 136 | 213.8 | 120 | 85 | 205 | 180 | 20 | 25 | 2.2 |
| SF-BS-2DH-K | 20mm用 | 216 | 275 | 212 | 301.2 | 158 | 85 | 243 | 255 | 35 | 35 | 3.8 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SUS304 | ヘアライン仕上 |
| ② | 受枠 | SUS304 | ヘアライン仕上 |
| ③ | 施錠装置 | C3604 | クロムめっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
