散水栓ボックス(大阪府型)型

製品カタログ

品番	散水栓ボックス(大阪府型)
種類	散水栓
材質	鋳鉄製
用途	その他
規格	他　規格 /
備考	大阪府型
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
小型	17,400円
中型	25,000円
大型	30,100円

製品説明

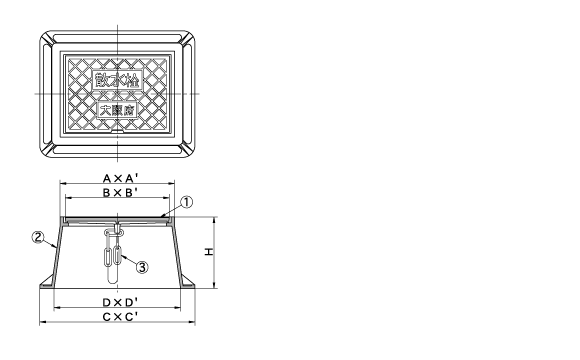

外形寸法図・部品名称表

型式寸法表

型式	使用区分	D	D’	A	A’	B	B’	C	C’	H	合計重量kg
小型	13～20㎜用	265	205	240	180	218	160	325	265	150	7.3
中型	25～50㎜用	340	240	310	215	294	193	400	300	150	9.9
大型	65㎜用	400	330	375	305	352	280	480	410	100	17.1

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	FC200	防錆塗装
②	受枠	FC200	防錆塗装
③	鎖	SWRM	溶融亜鉛めっき

開閉用具

画像	品番	名称	定価	承認図	備考
