止水栓ボックス(大阪市型)型
.jpg?20261024012536&pid=877)
| 品番 | 止水栓ボックス(大阪市型) |
|---|---|
| 種類 | 散水栓 |
| 材質 | 鋳鉄製 |
| 用途 | その他 |
| 規格 | 他 規格 / |
| 備考 | 大阪市都市整備局仕様 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| 小型 | 17,400円 |
|
|
|
||
| 中型 | 25,000円 |
|
|
|
||
| 大型 | 30,100円 |
|
|
|
製品説明

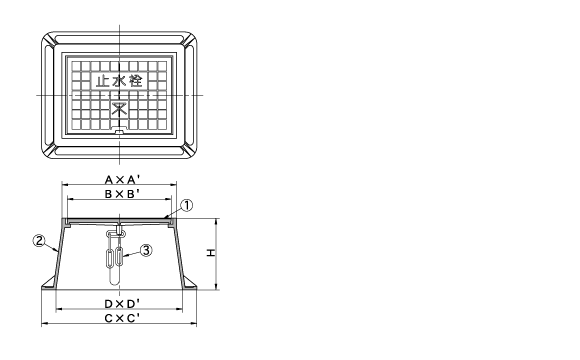

外形寸法図・部品名称表
型式寸法表
| 型式 | D | D’ | A | A’ | B | B’ | C | C’ | H | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 小型 | 265 | 205 | 240 | 180 | 218 | 160 | 325 | 265 | 150 | 7.0 |
| 中型 | 340 | 240 | 310 | 215 | 294 | 193 | 400 | 300 | 100 | 10.2 |
| 大型 | 400 | 330 | 375 | 305 | 352 | 280 | 480 | 410 | 100 | 17.1 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FC200 | 防錆塗装 |
| ② | 受枠 | FC200 | 防錆塗装 |
| ③ | 鎖 | SWRM | 溶融亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
