MB型
| 品番 | MB |
|---|---|
| 種類 | 量水器 |
| 材質 | 鋳鉄製 |
| 用途 | その他 |
| 規格 | JCW / 機械設備 / |
| 備考 | 機械設備工事、JCW105（MB) |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| MB-1 | 32,400円 |
|
|
|
||
| MB-2 | 124,200円 |
|
|
|
||
| MB-3 | 293,000円 |
|
|
|
製品説明

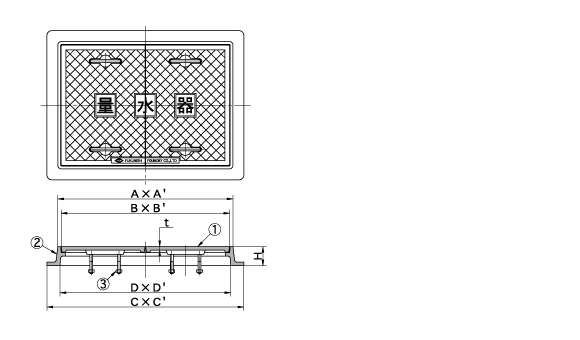

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 使用区分 | 蓋枚数 | D | D' | A | A' | B | B' | C | C' | t | H | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MB-1 | 25～32mm用 | 1 | 435 | 315 | 445 | 325 | 429 | 295 | 485 | 365 | 6 | 55 | 16.0 |
| MB-2 | 40～65mm用 | 2 | 715 | 515 | 734 | 534 | 704 | 504 | 825 | 625 | 12 | 80 | 83.0 |
| MB-3 | 80～150mm用 | 2 | 1105 | 715 | 1130 | 740 | 1094 | 704 | 1245 | 855 | 16 | 100 | 210.0 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FC200 | 防錆塗装 |
| ② | 受枠 | FC200 | 防錆塗装 |
| ③ | 把手 | SS400 | 溶融亜鉛めっき |
| ④ | 鎖 | SWRM | 溶融亜鉛めっき（MB-2､-3) |
開閉用具
