T-5A型

製品説明

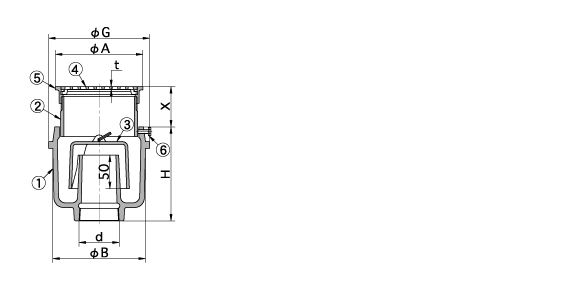

型式	呼び	d	G	A	B	t	H	X	合計重量kg
T-5A-40	40	Rc1 1/2(47.8)	128	112	120	4	145	25～60	3.6
T-5A-50	50	Rc2(59.6)	150	130	145	4	140	25～60	5.0
T-5A-65	65	Rc2 1/2(75.1)	165	155	160	4	140	30～65	6.3
T-5A-75	７５	Rc3(87.8)	200	180	190	5.5	145	30～60	8.8
T-5A-100	100	Rc4(113.0)	260	238	245	6	150	30～65	14.4

番号	部品名称	材質	表面処理・備考
①	本体	FC150	防錆塗装
②	調整管	SGP	亜鉛めっき
③	椀	FC200	防錆塗装
④	排水目皿	CAC202	ニッケル－クロムめっき
⑤	上部金具枠	CAC202	ニッケル－クロムめっき
⑥	六角ボルト	SS400	M6×16､ユニクロ
