T-5B型

製品説明

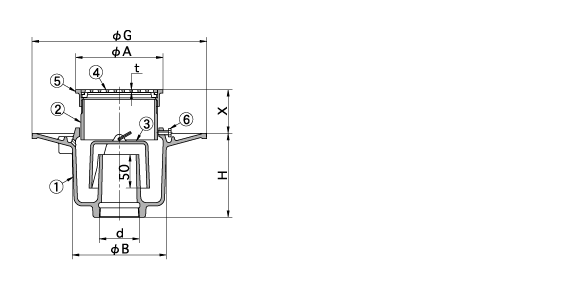

型式	呼び	d	G	A	B	t	H	X	合計重量kg
T-5B-40	40	Rc1 1/2(47.8)	215	112	125	4	130	35～75	4.9
T-5B-50	50	RC2（59.6）	260	130	140	4	125	35～75	6.2
T-5B-65	65	Rc2 1/2(75.1)	280	155	160	4	134	35～70	9.5
T-5B-75	75	Rc3(87.8)	300	180	195	5.5	135	40～75	11.4
T-5B-100	100	Rc4（113.0）	345	238	245	6	140	40～75	15.7
T-5B-150	150	Rc6(163.8)	480	335	350	8	197	40～80	58.0

番号	部品名称	材質	表面処理・備考
①	本体	FC150	防錆塗装
②	調整管	SGP	亜鉛めっき
③	椀	FC150	防錆塗装
④	排水目皿	CAC202	ニッケル－クロムめっき
⑤	上部金具枠	CAC202	ニッケル－クロムめっき
⑥	六角ボルト	SS400	M6×16､ユニクロ
