T-5AC型

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
T-5AC-40	22,300円
T-5AC-50	25,000円

製品説明

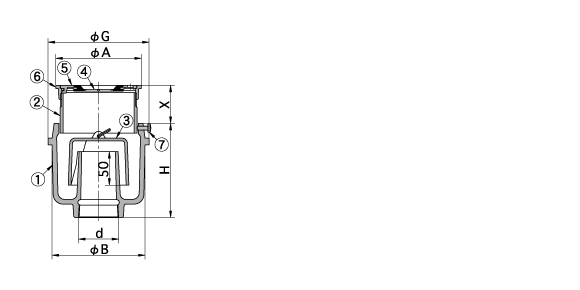

型式	呼び	d	G	A	B	H	X	合計重量kg
T-5AC-40	40	Rc1 1/2(47.8)	128	112	120	145	20～55	3.6
T-5AC-50	50	Rc2(59.6)	150	127	145	140	25～55	5.1

番号	部品名称	材質	表面処理・備考
①	本体	FC150	防錆塗装
②	調整管	SGP	亜鉛めっき
③	椀	FC150	防錆塗装
④	ホースホルダー	CR
⑤	ホルダー枠	CAC202	ニッケル－クロムめっき
⑥	上部金具枠	CAC202	ニッケル－クロムめっき
⑦	六角ボルト	SS400	M6×16､ユニクロ
