T-5BC型

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
T-5BC-40	23,500円
T-5BC-50	26,600円

製品説明

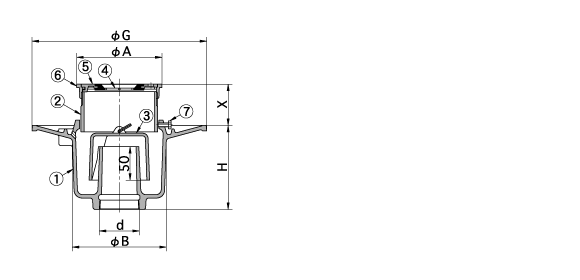

型式	呼び	d	G	A	B	H	X	合計重量kg
T-5BC-40	40	Rc1 1/2(47.8)	215	112	125	130	35～65	4.9
T-5BC-50	50	Rc2(59.6)	260	127	140	125	35～65	6.1

番号	部品名称	材質	表面処理・備考
①	本体	FC150	防錆塗装
②	調整管	SGP	亜鉛めっき
③	椀	FC150	防錆塗装
④	ホースホルダー	CR
⑤	ホルダー枠	CAC202	ニッケル－クロムめっき
⑥	上部金具枠	CAC202	ニッケル－クロムめっき
⑦	六角ボルト	SS400	M6×16､ユニクロ
