T-5BLC型

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
T-5BLC-40	25,200円
T-5BLC-50	32,400円

製品説明

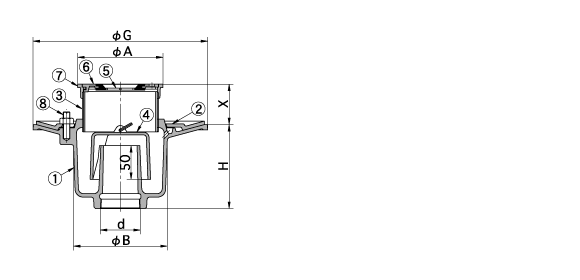

型式	呼び	d	G	A	B	H	X	合計重量kg
T-5BLC-40	40	Rc1 1/2(47.8)	215	112	125	130	30～70	5.6
T-5BLC-50	50	Rc2(59.6)	260	127	140	125	30～70	8.7

番号	部品名称	材質	表面処理・備考
①	本体	FC150	防錆塗装
②	防水層押え	FC150	防錆塗装
③	調整管	SGP	防錆塗装
④	椀	FC150	防錆塗装
⑤	ホースホルダー	CR
⑥	ホルダー枠	CAC202	ニッケル－クロムめっき
⑦	上部金具枠	CAC202	ニッケル－クロムめっき
⑧	締付ボルト	SS400	M10×40､ユニクロ
