T-5AF型

製品カタログ

品番	T-5AF
本体の方式	椀トラップ
上部	排水目皿
防水区分	床上露出防水
管との接続方法	管用テーパねじ
規格
備考
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
T-5AF-50	別途見積り

製品説明

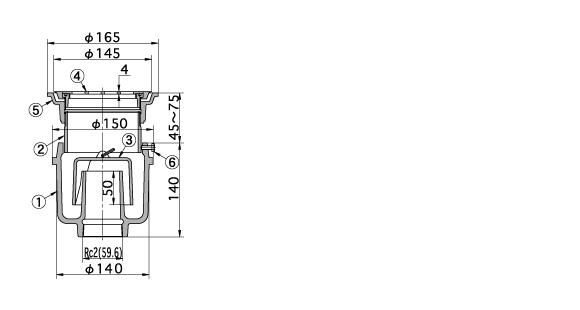

外形寸法図・部品名称表

型式寸法表

型式	合計重量kg
T-5AF-50	6.6

部品名称表

番号	部品名称	材質	表面処理・備考
①	本体	FC150	防錆塗装
②	調整管	SGP	亜鉛めっき
③	椀	FC150	防錆塗装
④	排水目皿	CAC202	ニッケル－クロムめっき
⑤	上部金具枠	FC150	防錆塗装
⑥	六角ボルト	SS400	M6×16､ユニクロ

開閉用具

画像	品番	名称	定価	承認図	備考
