SF-LA型

製品カタログ

品番	SF-LA
種類	一般蓋
蓋形状	丸蓋
枠形状	角座
防水防臭レベル	防水防臭
荷重レベル	レベルD中荷重（敷地内）
規格
備考	新回転ロック、耐破壊60ｋN（6ｔ敷地内）
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
SF-70LA	172,900円

製品説明

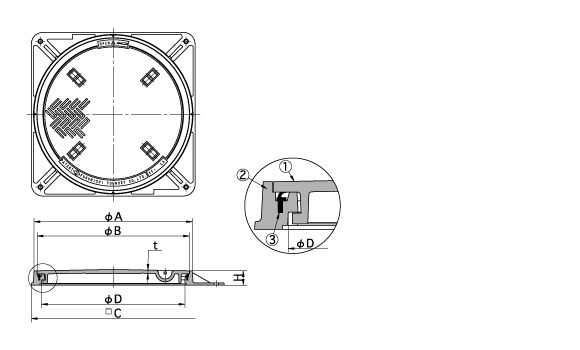

外形寸法図・部品名称表

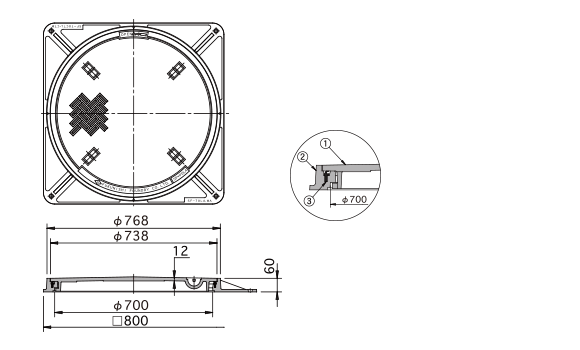

型式寸法表〔単位mm〕

型式	D	A	B	C	t	H	把手	蓋kg	合計重量kg
SF-70LA	700	768	738	800	12	60	4	54	89

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	FC200	防錆塗装
②	受枠	FC200	防錆塗装
③	パッキング	TPE(TPVC)

開閉用具

画像	品番	名称	定価	承認図	備考
	No.1型	開閉ハンドル(小)	1,500円		Φ700
	No.3型	把手カバー(小)	900円		Φ700
