T-5AG型
| 品番 | T-5AG |
|---|---|
| 本体の方式 | 椀トラップ |
| 上部 | 排水兼用掃除口 |
| 防水区分 | 非防水用 |
| 管との接続方法 | 管用テーパねじ |
| 規格 | |
| 備考 | |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| T-5AG-50 | 37,500円 |
|
|
|
||
| T-5AG-65 | 59,600円 |
|
||||
| T-5AG-75 | 81,600円 |
|
製品説明

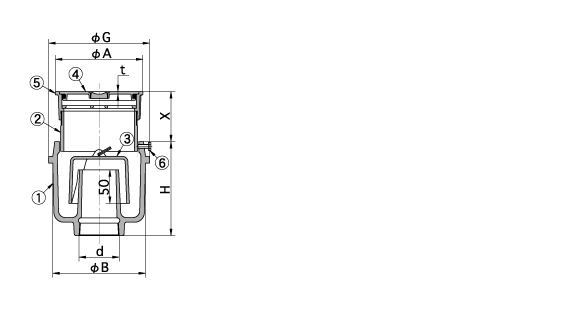

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 呼び | d | G | A | B | t | H | X | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| T-5AG-50 | 50 | Rc2(59.6) | 150 | 130 | 140 | 4 | 140 | 45～75 | 5.9 |
| T-5AG-65 | 65 | Rc2 1/2(75.1) | 165 | 156 | 160 | 5 | 140 | 50～80 | 7.7 |
| T-5AG-75 | 75 | Rc3(87.8) | 200 | 180 | 190 | 5 | 145 | 50～80 | 11.0 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | FC150 | 防錆塗装 |
| ② | 調整管 | SGP | 亜鉛めっき |
| ③ | 椀 | FC150 | 防錆塗装 |
| ④ | 上部金物 | CAC202 | ニッケル－クロムめっき |
| ⑤ | 上部金具枠 | CAC202 | ニッケル－クロムめっき |
| ⑥ | 六角ボルト | SS400 | M6×16､ユニクロ |
開閉用具
