T-5SA型
| 品番 | T-5SA |
|---|---|
| 本体の方式 | 椀トラップ |
| 上部 | 排水目皿 |
| 防水区分 | 非防水用 |
| 管との接続方法 | 管用テーパねじ |
| 規格 | |
| 備考 | |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| T-5SA-50 | 98,400円 |
|
|
|
||
| T-5SA-75 | 301,600円 |
|
製品説明

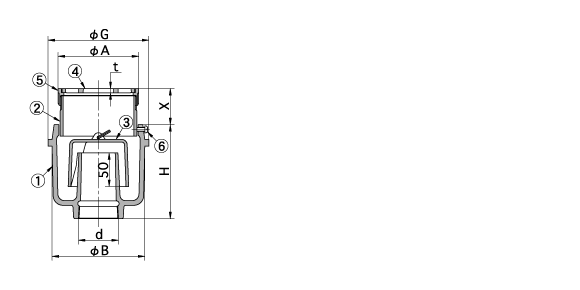

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 呼び | d | G | A | B | t | H | X | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| T-5SA-50 | 50 | Rc2(59.6) | 150 | 120 | 145 | 6 | 140 | 25～55 | 6.3 |
| T-5SA-75 | 75 | Rc3(87.8) | 200 | 174 | 190 | 10 | 150 | 35～60 | 10.5 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | SCS13 | |
| ② | 調整管 | SUS304 | |
| ③ | 椀 | SCS13 | |
| ④ | 排水目皿 | SCS13 | |
| ⑤ | 上部金具枠 | SCS13 | |
| ⑥ | 六角ボルト | SUSXM7 | M6×16 |
