AJ型
| 品番 | AJ |
|---|---|
| 本体の方式 | その他 |
| 上部 | その他 |
| 防水区分 | その他 |
| 管との接続方法 | その他 |
| 規格 | |
| 備考 | |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| AJ-50 | 3,500円 |
|
||||
| AJ-75 | 4,000円 |
|
||||
| AJ-100 | 5,500円 |
|
||||
| AJ-125 | 6,900円 |
|
||||
| AJ-150 | 8,600円 |
|
製品説明

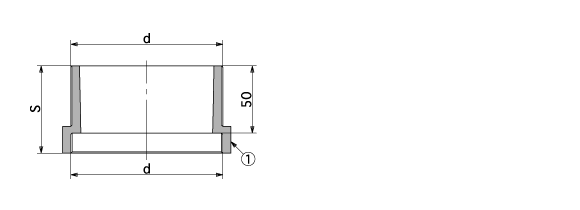

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | d | S | 合計重量kg | 適用型式 |
|---|---|---|---|---|
| AJ-50 | G2(59.6) | 65 | 0.4 | COB-50等 |
| AJ-75 | G3(87.8) | 65 | 0.5 | COB-75等 |
| AJ-100 | G4(113.0) | 65 | 1.2 | T-5A-50､T-5B-50､COB-100-等 |
| AJ-125 | G5（138.4） | 65 | 1.0 | T-5A-65､T-5B-65､COB-125等 |
| AJ-150 | G6(163.8) | 65 | 0.9 | T-5A-75､T-5B-75,COB-150等 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | FC150 | 防錆塗装 |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
