FT-6BC型
| 品番 | FT-6BC |
|---|---|
| 本体の方式 | 筒トラップ |
| 上部 | 洗濯機用ホースホルダー |
| 防水区分 | 防水用 |
| 管との接続方法 | 管用テーパねじ |
| 規格 | |
| 備考 | |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| FT-6BC-50 | 35,400円 |
|
|
|
製品説明

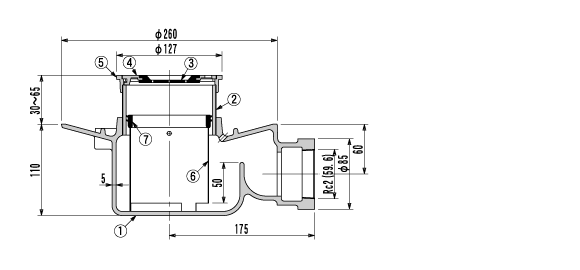

外形寸法図・部品名称表
型式寸法表
| 型式 | 合計重量kg |
|---|---|
| FT-6BC-50 | 7.5 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | FC150 | 防錆塗装 |
| ② | 調整管 | SGP | 防錆塗装 |
| ③ | ホースホルダー | CR | |
| ④ | ホルダー枠 | CAC202 | ニッケル－クロムめっき |
| ⑤ | 上部金具枠 | CAC202 | ニッケル－クロムめっき |
| ⑥ | 封水筒 | SUS304 | |
| ⑦ | パッキング | CR |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
