T-3A型
| 品番 | T-3A |
|---|---|
| 本体の方式 | Ｐトラップ |
| 上部 | 排水目皿 |
| 防水区分 | 非防水用 |
| 管との接続方法 | 管用テーパねじ |
| 規格 | JCW / 機械設備 / |
| 備考 | 機械設備工事（T3A)、JCW201（T3A) |
| 注記 | ●本体底面に掃除口を必要とする場合はご指定ください。 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| T-3A-50 | 23,900円 |
|
|
|
||
| T-3A-65 | 34,100円 |
|
||||
| T-3A-75 | 61,500円 |
|
|
|
||
| T-3A-100 | 89,100円 |
|
製品説明

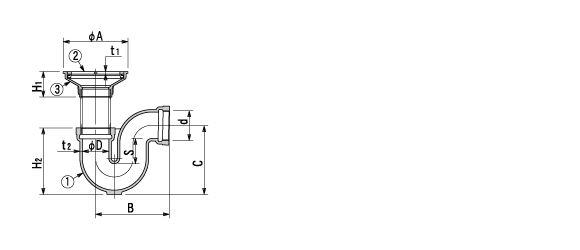

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 呼び | d | D | A | t1 | H1 | t2 | H2 | B | C | S | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| T-3A-50 | 50 | Rc2(59.6) | 53 | 130 | 5 | 51 | 5 | 134 | 148 | 139 | 50 | 3.3 |
| T-3A-65 | 65 | Rc2 1/2(75.1) | 68 | 155 | 5 | 60 | 5.5 | 168 | 175 | 176 | 65 | 5.2 |
| T-3A-75 | 75 | Rc3(87.8) | 81 | 180 | 6 | 65 | 6 | 184 | 204 | 196 | 65 | 8.1 |
| T-3A-100 | 100 | Rc4(113.0) | 105 | 204 | 7 | 70 | 7.5 | 215 | 249 | 229 | 65 | 14.0 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | FC150 | 防錆塗装 |
| ② | 排水目皿 | CAC202 | ニッケル－クロムめっき |
| ③ | 上部金具枠 | CAC202 | ニッケル－クロムめっき |
