T-3BL型

製品説明

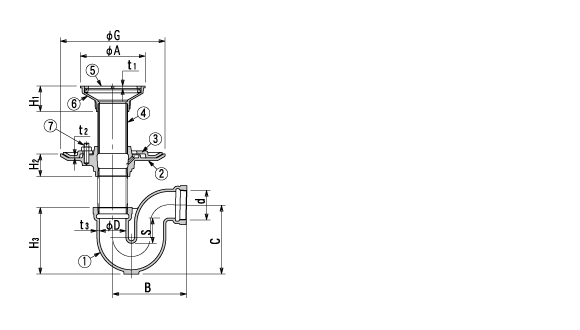

型式	呼び	d	D	G	A	t1	H1	t2	H2	t3	H3	B	C	S	合計重量kg
T-3BL-50	50	Rc2(59.6)	53	210	130	5	51	5.5	45	5	134	148	139	50	7.9
T-3BL-65	65	Rc2 1/2(75.1)	68	230	155	5	60	5.5	45	5.5	168	175	176	65	10.0
T-3BL-75	75	Rc3(87.8)	81	240	180	6	65	5.5	50	6	184	204	196	65	13.5
T-3BL-100	100	Rc4(113.0)	105	270	204	7	70	5.5	50	7.5	215	249	229	65	20.8

番号	部品名称	材質	表面処理・備考
①	本体	FC150	防錆塗装
②	防水層受け	FC150	防錆塗装
③	防水層押え	FC150	防錆塗装
④	調整管	SGP	防錆塗装
⑤	排水目皿	CAC202	ニッケル－クロムめっき
⑥	上部金具枠	CAC202	ニッケル－クロムめっき
⑦	締付ボルト	SS400	M10×40､ユニクロ
