FT-14AK-40型
| 品番 | FT-14AK-40 |
|---|---|
| 本体の方式 | 椀トラップ |
| 上部 | 排水目皿 |
| 防水区分 | 防水区分なし |
| 管との接続方法 | 差込式 |
| 規格 | |
| 備考 | 差込用（袋ナット式）接続 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| FT-14AK-40 | 別途見積り |
|
|
|
製品説明

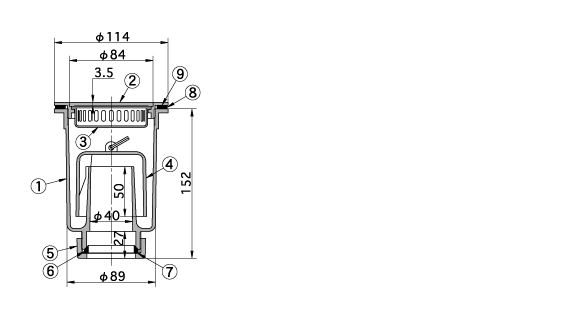

外形寸法図・部品名称表
型式寸法表
| 型式 | 合計重量kg |
|---|---|
| FT-14AK-40 | 0.8 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | ポリエステル樹脂 | |
| ② | 排水目皿 | CAC202 | ニッケル－クロムめっき |
| ③ | バスケット | SUS304 | |
| ④ | 椀 | ポリエステル樹脂 | |
| ⑤ | 袋ナット | ポリエステル樹脂 | |
| ⑥ | ナットパッキング | CR | |
| ⑦ | ナットワッシャー | ポリエチレン | |
| ⑧ | 金具パッキング | CR | |
| ⑨ | 金具ワッシャー | ポリエチレン |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
