FT-14BW型
| 品番 | FT-14BW |
|---|---|
| 本体の方式 | 椀トラップ |
| 上部 | 排水目皿 |
| 防水区分 | 防水区分なし |
| 管との接続方法 | 差込式 |
| 規格 | JCW / |
| 備考 | JCW202（T14BA）、差込用（袋ナット式）接続 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| FT-14BW-50 | 別途見積り |
|
|
|
製品説明

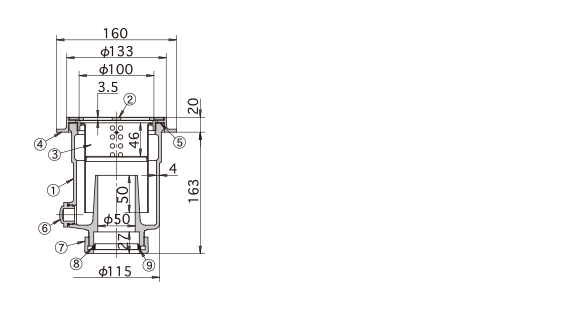

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 呼び | 合計重量kg |
|---|---|---|
| FT-14BW-50 | 50 | 3.6 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | FC150 | 防錆塗装 |
| ② | 排水目皿 | CAC202 | ニッケル－クロムめっき |
| ③ | 封水バスケット | SUS304 | |
| ④ | 埋込金具 | CAC202 | |
| ⑤ | 埋込パッキング | CR | |
| ⑥ | プラグ | 合成樹脂 | |
| ⑦ | 袋ナット | FC150 | 防錆塗装 |
| ⑧ | ナットパッキング | CR | |
| ⑨ | ナットワッシャー | ポリエチレン |
開閉用具
