P型トラップ型
| 品番 | P型トラップ |
|---|---|
| 本体の方式 | Ｐトラップ |
| 上部 | 上部なし（トラップのみ） |
| 防水区分 | その他 |
| 管との接続方法 | 管用テーパねじ |
| 規格 | |
| 備考 | |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| P-50 | 9,500円 |
|
|
|
||
| P-65 | 11,800円 |
|
|
|
||
| P-75 | 18,800円 |
|
|
|
||
| P-100 | 34,900円 |
|
|
|
製品説明

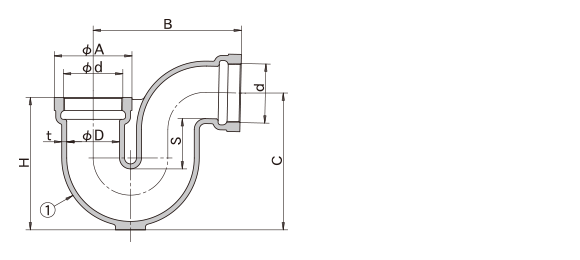

外形寸法図・部品名称表
型式寸法表
| 型式 | ｄ | D | A | B | C | ｔ | S | H | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| P-50 | Rc2（59.6） | 53 | 78 | 148 | 139 | 5 | 50 | 134 | 2.4 |
| P-65 | Rc2 1/2（75.1） | 68 | 96 | 175 | 176 | 5.5 | 65 | 168 | 3.9 |
| P-75 | Rc3 （87.8） | 81 | 111 | 204 | 196 | 6 | 65 | 184 | 5.9 |
| P-100 | Rc4 （113.0） | 105 | 139 | 249 | 229 | 7.5 | 65 | 215 | 11.0 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | FC150 | 防錆塗装 |
