U型トラップ型
| 品番 | U型トラップ |
|---|---|
| 本体の方式 | その他 |
| 上部 | 上部なし（トラップのみ） |
| 防水区分 | その他 |
| 管との接続方法 | 管用テーパねじ |
| 規格 | |
| 備考 | |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| U-40 | 別途見積り |
|
|
|
||
| U-50 | 別途見積り |
|
|
|
||
| U-65 | 別途見積り |
|
|
|
||
| U-75 | 別途見積り |
|
|
|
||
| U-100 | 別途見積り |
|
|
|
製品説明

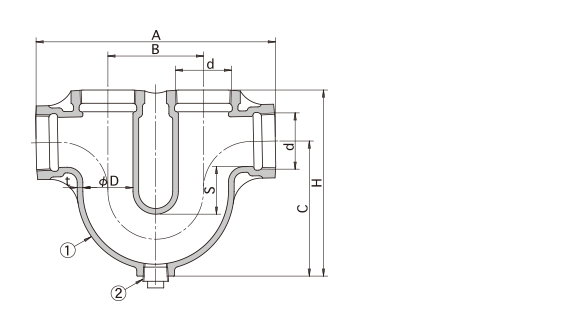

外形寸法図・部品名称表
型式寸法表
| 型式 | d | D | A | B | C | t | S | H | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| U-40 | Rc1 1/2(47.8) | 42 | 209 | 85 | 127 | 5 | 50 | 171 | 3.2 |
| U-50 | Rc2 (59.6) | 53 | 251 | 101 | 149 | 5 | 50 | 202 | 4.8 |
| U-65 | Rc2 1/2(75.1) | 68 | 297 | 115 | 182 | 5.5 | 65 | 246 | 7.4 |
| U-75 | Rc3 (87.8) | 81 | 344 | 136 | 201 | 6 | 65 | 275 | 8.6 |
| U-100 | Rc4 (113.0) | 105 | 435 | 177 | 241 | 7.5 | 65 | 333 | 18.2 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | FC150 | 防錆塗装 |
| ② | プラグ | CAC202 |
