SF-MK-HOB20型
| 品番 | SF-MK-HOB20 |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 丸蓋 |
| 枠形状 | 丸座 |
| 防水防臭レベル | 防水防臭 |
| 荷重レベル | レベルD重荷重（敷地内） |
| 規格 | |
| 備考 | FRP製、ボルト固定、耐破壊200ｋN（20ｔ敷地内） |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-MK-45HOB20 | 別途見積り |
|
|
|
||
| SF-MK-50HOB20 | 別途見積り |
|
|
|
||
| SF-MK-60HOB20 | 別途見積り |
|
|
|
||
| SF-MK-70HOB20 | 別途見積り |
|
|
|
||
| SF-MK-75HOB20 | 別途見積り |
|
|
|
||
| SF-MK-90HOB20 | 別途見積り |
|
|
|
||
| SF-MK-100HOB20 | 別途見積り |
|
|
|
製品説明

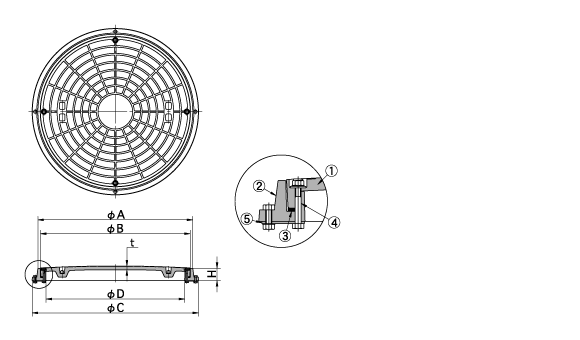

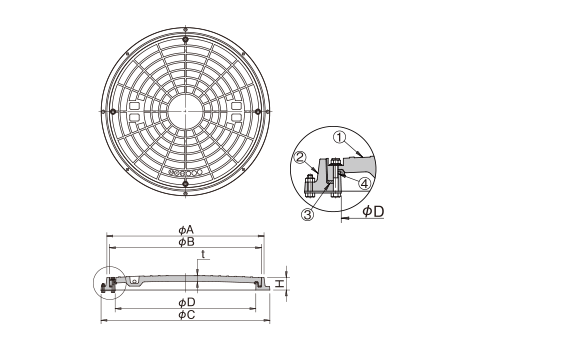

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D | A | B | C | t | H | 把手 | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| SF-MK-45HOB20 | 450 | 519 | 497 | 565 | 28 | 47 | 2 | 13.0 | 16.6 |
| SF-MK-50HOB20 | 500 | 570 | 548 | 620 | 26 | 51 | 2 | 15.0 | 20.0 |
| SF-MK-60HOB20 | 600 | 670 | 648 | 720 | 37 | 53 | 2 | 23.0 | 29.2 |
| SF-MK-70HOB20 | 700 | 803 | 774 | 873 | 25 | 53 | 2 | 29.0 | 36.0 |
| SF-MK-75HOB20 | 750 | 860 | 824 | 922 | 35 | 53 | 2 | 34.0 | 42.5 |
| SF-MK-90HOB20 | 900 | 1030 | 990 | 1100 | 43 | 70 | 2 | 50.0 | 65.0 |
| SF-MK-100HOB20 | 1000 | 1117 | 1077 | 1190 | 27 | 70 | 2 | 78.0 | 96.0 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FRP | |
| ② | 受枠 | FRP | |
| ③ | パッキング | CR | |
| ④ | 締付ボルト | SUS304 | M8（〜φ600） |
| ④ | 締付ボルト | SUS304 | M10（φ700〜） |
| 袋ナット | SUS304 | M8（〜φ600） | |
| 袋ナット | SUS304 | M10（φ700〜） | |
| 平座金 | SUS304 | M8（〜φ600） | |
| ゴムワッシャー | CR | M8用（〜φ600） | |
| ゴムワッシャー | CR | M10用（φ700〜） |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.8型 | 開閉ハンドル(カギ形) | 2,600円 | （別売） | |
 |
No.10-13型 | 六角ボックス(13mm･M8) | 2,700円 | 〜φ600（別売） | |
 |
No.10-17型 | 六角ボックス(17mm･M10) | 2,900円 | φ700〜（別売） |
